高精密微流控芯片激光雕刻机
微流控芯片激光雕刻机，专为生物医学、化学分析及精密器件研发领域设计，集高精度雕刻、切割功能于一体。采用密闭式CO₂激光源（30、60、80W功率，美国SYNRAD风冷）与智能伺服控制系统，可对玻璃、PDMS、PMMA、陶瓷等材料实现微米级精细加工（雕刻精度高），满足微流控芯片流道刻蚀、微反应腔成型、表面微结构制备等高要求工艺需求，适配实验室研发与小规模量产场景。
全国服务热线：4000-818-380 邮 箱：hzz@huazhizun.com
微流控加工优势：
1.精密加工，适配微流控工艺
● 激光聚焦光斑30μm，支持4000DPI*PPI分辨率雕刻，可精准刻蚀微米级流道、微孔及三维微结构，确保芯片功能一致性
● 自动对焦系统与红点定位技术，支持材料厚度动态调整（Z轴电动调整210mm），避免因材料不平整导致的加工偏差
2.智能高效，一键式操作流程
● Windows驱动软件兼容AutoCAD/CorelDraw，还支持WORD、excel等格式办公软件一键输出，且可自定义参数快速加工
● 高速直流伺服系统与0.1-100%功率/速度调节，同时减少热影响区，保障脆性材料边缘无崩裂
3.紧凑设计，洁净环境适配
● 大幅面工作台（700×50mm）搭配集尘平台，残屑清理便捷，占地面积小，实验室即可部署
● 静音低功耗运行，符合生物实验室洁净标准，支持烟雾净化系统选配，确保操作环境安全
4.安全可靠，全防护操作
● 全封闭防护罩+防爆观察窗，配备激光安全联锁装置，杜绝操作风险
设备特点：
|
● 均匀的激光功率 |
● 精确的加工精度 |
● 易于调整吹气喷嘴的流量 |
|
● 四门全开设计 |
● 高速圆弧切割 |
● 易于维修保养的激光模组 |
|
● 探针式自动对焦 |
● 友善的操作界面 |
● 强壮、封闭的整体结构 |
|
● 紧急停止开关 |
● 易于清洁镜片 |
● 暂时原点功能 |
-
1.美国SYNRAD进口激光源特殊激光源设计，光斑精细，出光质量好，使用寿命长达4.5万小时，零故障，免维护。
-
3.END SPEED圆弧优化系统让曲线以直线等速的方式加工，提 高曲线的加工性能，最大限度提高 曲线的加工速度，同时保证曲线的 加工质量。
-
5.伺服电机系统采用100W无刷伺服电机，保证高精度、高速度和运行稳定性。
-
7.侧吹泵浦1.隔绝烟尘,保护镜片。
2.瞬间冷却加工表面,减少融化,烧焦等现象。
3.防止材料起火燃烧。
4.促进抽风效果。
5.提高切割精度。
6.保证加工物品的表面洁净度。
-
2.四开门设计机箱设计采用四门全开、无限延展设计，前后左右均可无限延展，扩大了材料容纳尺寸空间。
-
4.探针式自动对焦探针接触感应加工物体表面，自动计算、调整焦距。
-
6.直线磁栅编码系统采用非接触感应技术雷尼绍直线磁栅编码系统，能精密反馈雕刻位置，250-1μm多种分辨率可供选择。 修正尺寸误差，提高切割精度，大幅度提升雕刻/切割效果。
-
8.无缝对接直接输出工作时仿若打印机工作原理一般 ，通过打印直接输出所需加工文档，无需转换；避免图形在转化过 程中失真，从而使产品精度得到更高保证。
|
型号 |
奋进号HZZ-V3000 |
|
有效工作幅面 |
700x500mm |
|
激光功率 |
30W / 60W / 80W / 100W |
|
激光源 |
美国原装金属射频激光源、风冷 |
|
激光波长 |
10.6µm(或可选)9.3µm |
|
功率控制 |
数位式功率控制，可由0.1～100%无段控制，且可依图形成比例的控制脉波产生速度，同时可依图形颜色设定不同功率 |
|
聚焦镜 |
标配2.0”聚焦镜 |
|
重复精度 |
0.05 mm |
|
Z轴工作台调整 |
0～210mm，电动升降 |
|
芯片制作方式 |
雕刻、切割、铣槽、打孔、微针 |
|
记忆体容量 |
高速记忆体，可同时存储99个档案 |
|
显示荧幕 |
大尺寸LCD显示器上有目前执行档案、激光功率、雕刻/切割速度、执行时间、已存储档案内容以及自动侦错等多项功能显示 |
|
传输接口 |
USB 接口、以太网络连接接口 |
| 开门设计 |
四门全开开门设计 |
|
对焦方式 |
探针式自动对焦/根据材料厚度自动变焦 |
|
驱动程式语言 |
可切换中、英文，或自定语系 |
|
使用软件 |
所有Windows兼容的CAD及绘图软件皆可 |
|
操作方式 |
可利用Windows兼容的打印机驱动程序来设定，或从操作面板由人工设定 |
|
安全规格 |
符合美国CDRH Class 1安全规范，通过CE安全认证、RoHS认证 |
|
冷却系统 |
汽水分离器 |
|
排气设备 |
外部排气设备6.0m³/min、4寸风管 |
|
定位指示 |
红光模组 |
|
最高分辨率 |
雕刻分辨率4000DPI，切割分辨率4000PPI |
|
使用软件 |
CorelDRAW、CAD、Photoshop、Word、Excel等所有与主流系统兼容的软件，直接打印输出，不需要任何软件转换 |
|
可选配件 |
旋转辅助器、切割平台、真空下吸蜂巢网、印章夹具、网络打印服务器 |
|

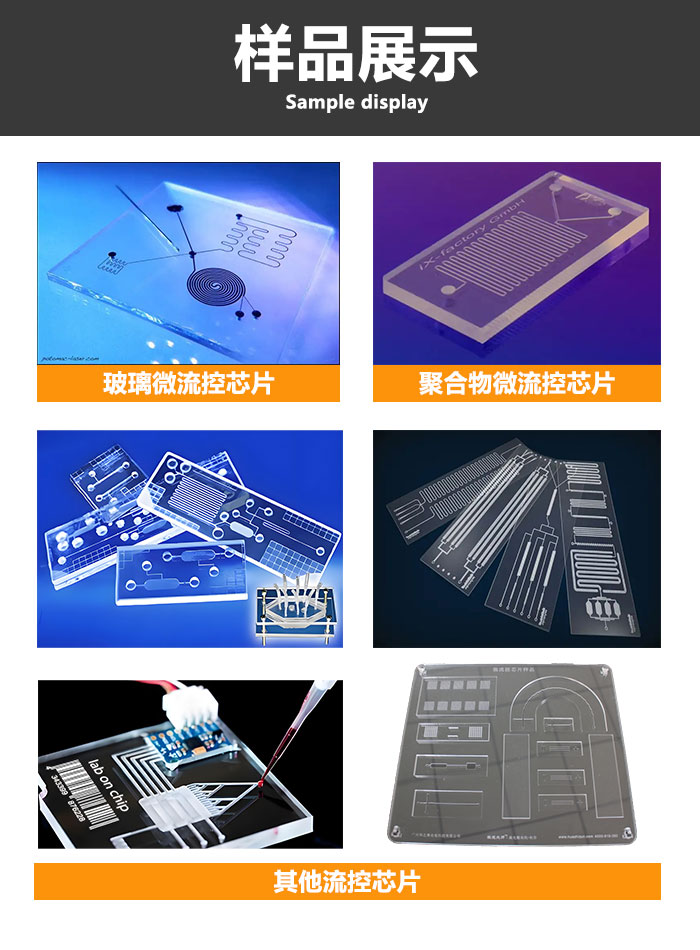

适用芯片材料 |
PMMA、PDMS、PET、硅、玻璃、陶瓷、水凝胶、纸等 |
|
动力规格 |
110 / 220 V AC 、10 / 15 AMP 、50 / 60 HZ |
| 整机重量 |
280kg |
|
外型尺寸 |
1150（L）x 802（W）x 1064（H）mm |
以上规格如有变动，恕不另行通知，以实际规格为准。
